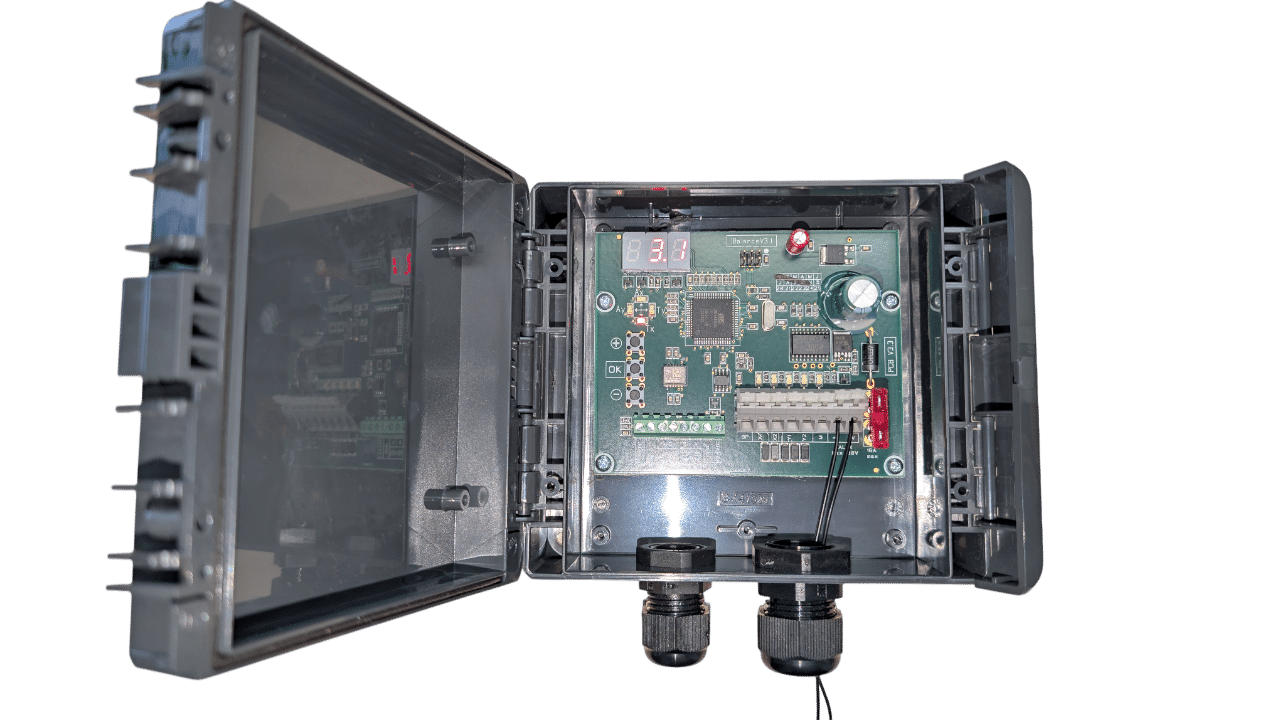

iBalance V3 — correction de dévers automatique pour engin mobile
Ce système intégralement numérique offre une précision remarquable inférieure à 0.1° et s’adapte facilement à différents besoins grâce à ses programmes intégrés et son paramétrage simplifié.
Conçu pour fonctionner dans des environnements exigeants, l’iBalance V3 aide à garder d’aplomb les équipements mobiles et les installations qui demandent un contrôle précis de l’inclinaison.
Programmes Intégrés
L’iBalance V3 intègre plusieurs programmes prêts à l’emploi qui facilitent son adaptation à différentes applications :
Correction d’inclinaison sur 1 ou 2 axes
Indicateur de dépassement d’inclinaison sur 1 ou 2 axes

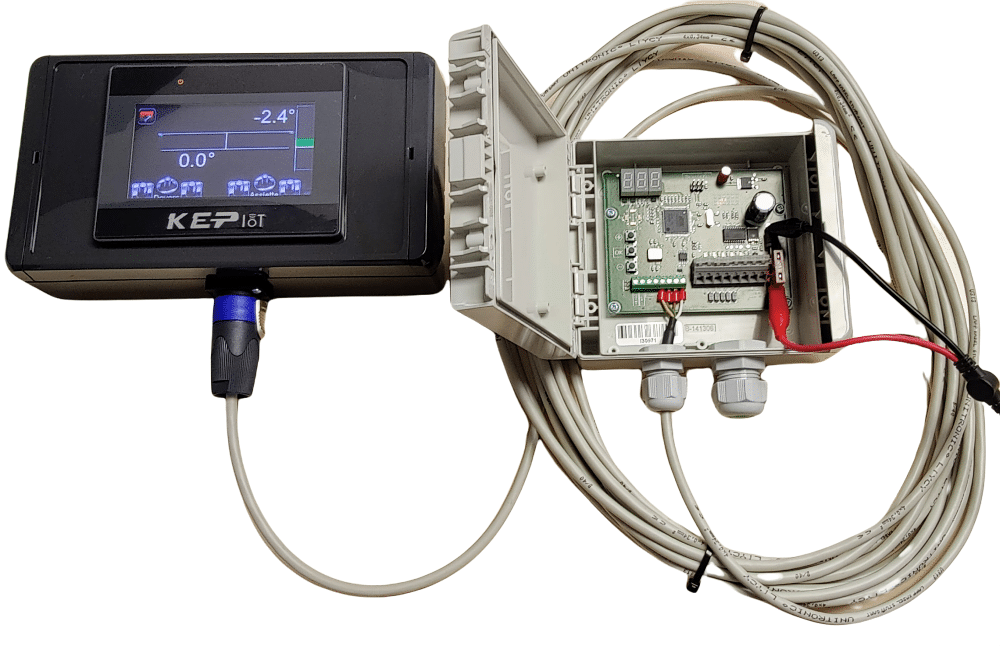

Option de boîtier déporté avec écran tactile couleur 4.3″ pour suivi en temps réel (570€ UHT) :
Interface intuitive
Pour faciliter son utilisation quotidienne, l’iBalance V3 est doté d’une interface conviviale :
- Indicateurs LED colorés signalant le sens d’inclinaison et l’état des sorties

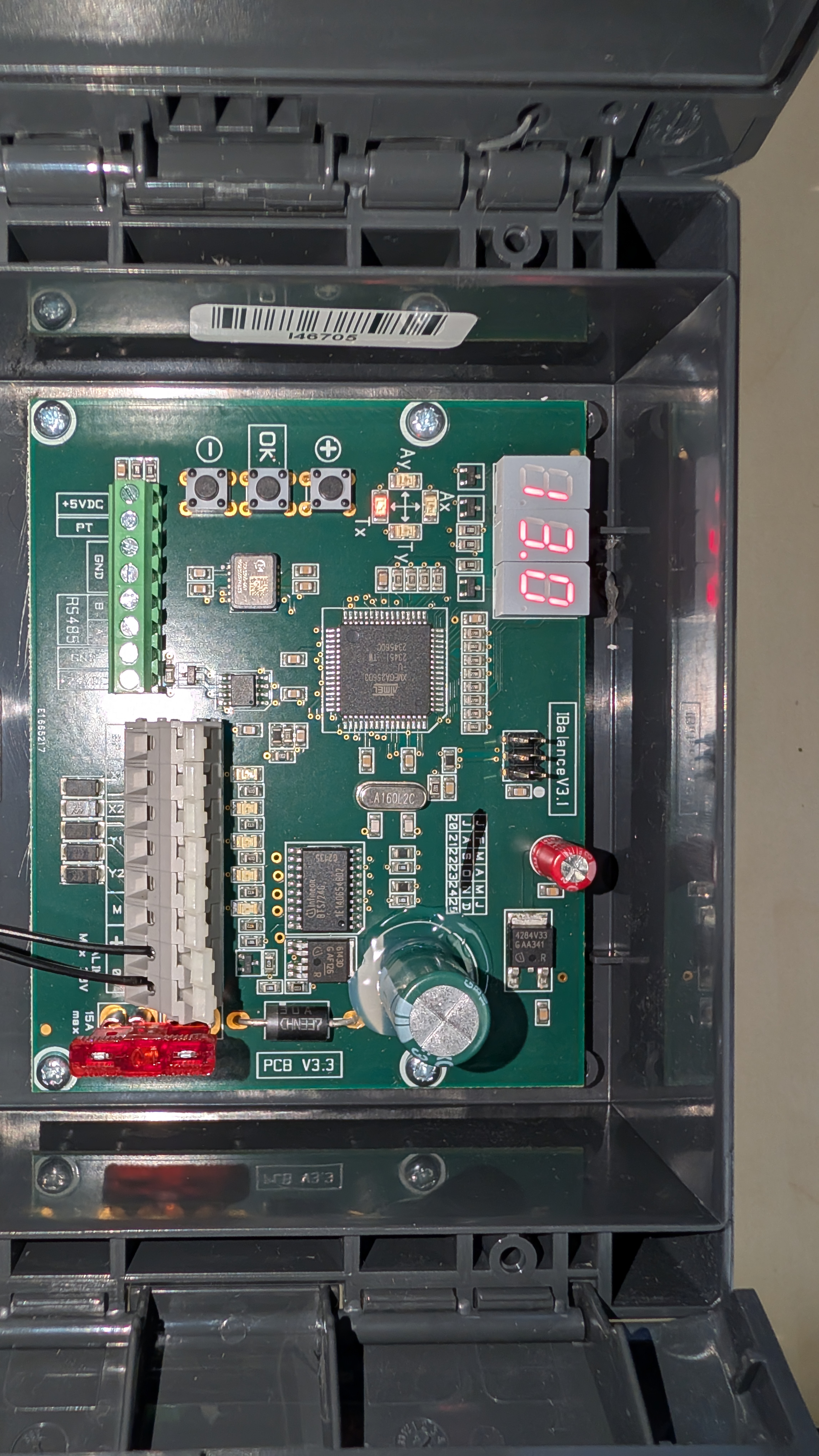

- Afficheur 3 digits 7 segments pour les réglages
- Entrée dédiée pour commander la mise à niveau en temps réel ou à la demande
- Paramétrage adaptatif selon les besoins spécifiques de l’application
Applications diverses
L’iBalance V3 a démontré son efficacité dans de nombreux secteurs professionnels. Il est particulièrement adapté aux :
- Engins mobiles et machines agricoles ou viticoles
- Bras articulés et grues nécessitant un contrôle précis de l’inclinaison
- Trancheuses, pose-bordures et enfonce-pieux
- Camions à benne basculante, pour surveiller le dévers au déchargement
Correction de dévers et d’assiette
L’iBalance V3 fonctionne idéalement dans la correction de dévers (inclinaison transversale) et d’assiette (inclinaison longitudinale).
Le dévers correspond à la pente transversale d’une surface, comme celle d’une chaussée ou d’une voie ferrée.
L’assiette, quant à elle, représente l’angle de l’axe longitudinal par rapport au plan horizontal. L’iBalance V3 mesure simultanément ces deux paramètres (X/Y) avec précision.
Le système permet de :
- Mémoriser simplement une position de référence personnalisée (par défaut, la position horizontale)
- Paramétrer les angles de déclenchement sur les axes X et Y
- Configurer des temporisations pour l’auto-maintient des sorties ou la gestion du déclenchement
- Commander directement des électrovannes pour effectuer des corrections automatiques
Bennes basculantes et engins de chantier : surveiller le dévers au déchargement
Sur un camion à benne basculante, l’iBalance V3 mesure en continu le dévers du châssis et prévient le conducteur avant et pendant le levage de la benne. Le système permet de :
- Mesurer le dévers du véhicule pendant le levage de la benne
- Alerter le conducteur quand le dévers dépasse le seuil programmé
- Transmettre cette information à l’automate de l’engin, par ses sorties ou par la liaison RS485
- Aider le conducteur à choisir une aire de déchargement plus plane
Une aide utile dans les carrières et sur les chantiers, où les camions déchargent souvent sur un sol irrégulier. L’iBalance V3 prévient, il ne bloque aucun mouvement : il ne remplace pas les dispositifs de sécurité du véhicule et ne peut pas être utilisé comme élément de sécurité. Si l’installateur raccorde l’alerte à la commande de l’engin, ce raccordement relève de sa responsabilité.
Paramétrage simplifié
L’iBalance s’adaptera facilement à votre application. Il comporte un afficheur de 3 digits 7 segments pour régler :
- Angles de déclenchement (X et Y) : à partir de cet angle le système s’active soit pour ramener l’ensemble au point de référence, soit pour signaler le dépassement du seuil par rapport à la référence.
- Temporisations : soit pour l’auto-maintien des sorties des vannes ce qui permet de compenser les pertes liées au système , soit pour gérer la temporisation de déclenchement.
Principe de fonctionnement et d’utilisation
L’iBalance possède un système d’anti-oscillation et d’anti-vibration numérique qui mesure l’inclinaison X / Y (Devers & Assiette).
Il possède 4 Sorties pour commande directe d’électrovannes (2 par axe), mais aussi une sortie spéciale pour commander un Bypass, un compresseur ou groupe Hydraulique.
Corriger ou alerter : deux modes de fonctionnement
Correction automatique — l’iBalance V3 pilote les électrovannes jusqu’au retour à l’assiette mémorisée, sans intervention du conducteur.
Mode alerte — il ne corrige rien : il signale le dépassement du seuil par les indicateurs LED du boîtier et par une sortie relais. C’est la bonne option quand la décision doit rester à l’opérateur.
Le choix de la fonction se fait au paramétrage, sans changer de matériel.
Agricole et viticole : rester d’aplomb dans le rang
Sur un sol en pente, un outil porté s’incline avec le tracteur. Or la vigne et les cultures poussent à la verticale : l’outil ne travaille plus d’équerre avec le rang.
L’iBalance V3 surveille en continu dévers et assiette, et pilote la compensation pour le ramener à sa consigne : l’horizontale par défaut, ou toute autre assiette mémorisée. Rangs de vigne en coteau, travail du sol sous le rang, grandes cultures vallonnées : un même réglage, deux seuils de déclenchement.
Piloter vos vérins hydrauliques existants
L’iBalance V3 ne remplace pas votre équipement : il le pilote. Ses sorties sur relais statiques actionnent directement les électrovannes, et une sortie supplémentaire commande un bypass, un compresseur ou un groupe hydraulique.
Le vérin correcteur de dévers déjà monté reste en place. Alimentation de 7 à 30 Vcc, et un bus RS485 si la machine dispose déjà d’un automate.
Quel réglage selon votre engin
- Tracteur et outil porté — maintien automatique de l’assiette, seuils serrés pour un travail régulier.
- Camion à benne basculante — alerte au levage quand le dévers dépasse le seuil programmé.
- Nacelle, bras articulé, grue sur camion — alerte avant que la situation ne devienne problématique. Le dispositif de sécurité général de l’engin reste celui du constructeur.
- Trancheuse, pose-bordure, enfonce-pieux — assiette stabilisée pendant l’avance.
Cartes conçues et fabriquées en France, testées une par une dans notre atelier : voir notre processus de production. Une adaptation à votre machine ? Parlons-en.
Informations complémentaires
| Caractéristique | Description |
|---|---|
| Sorties | 4 sorties sur relais statiques (2 par axe) |
| Protection | Auto-protection contre les courts-circuits |
| Courant maximal | 15A total (fusible protection générale), 3,5A par sortie |
| Alimentation | 7Vcc à 30Vcc |
| Communication | Bus RS485 disponible pour dialogue avec automate |
| Indice de protection | IP65 |
| Température de fonctionnement | -20°C à +80°C |
| Résistance aux chocs | Chute de 1m sur surface béton |
| Garantie | 18 mois fabricant / Fabrication française |
Le dévers est l’écart latéral avec l’horizontale ; l’assiette, l’écart de l’avant vers l’arrière. Le boîtier surveille les deux simultanément.
Non. Le boîtier pilote les électrovannes déjà en place : rien n’est à remplacer dans le circuit existant.
Le seuil se règle séparément sur X et sur Y, depuis l’afficheur du boîtier, autour d’une consigne mémorisée : l’horizontale par défaut, ou toute autre assiette enregistrée.
Non. C’est un élément de confort et d’alerte : il prévient, il ne se substitue pas au dispositif de sécurité général de l’engin, qui reste celui du constructeur.
